洗衣機控制器的繼電器小板的接線方法
文章出處：http://www.yuegoumall.com 作者：興邦技術部 人氣： 發表時間：2012年12月10日
[文章內容簡介]：

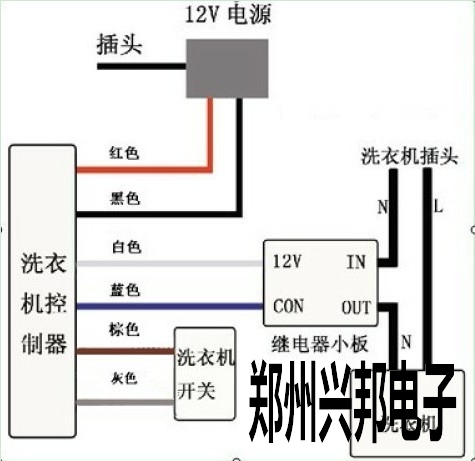

接線方法：
紅線----->12V電源正極，
黑線----->12V電源負極，
白線----->接繼電器小板+12V，
藍線----->接繼電器小板CON（繼電器小板的），
灰線和棕線兩根----->接啟動開關（刷卡10秒后，這兩根線會短路半秒鐘鐘（相當于按鍵按下一次），然后斷開），
其他線空出不用接，但需分別包起來，以免短路。
